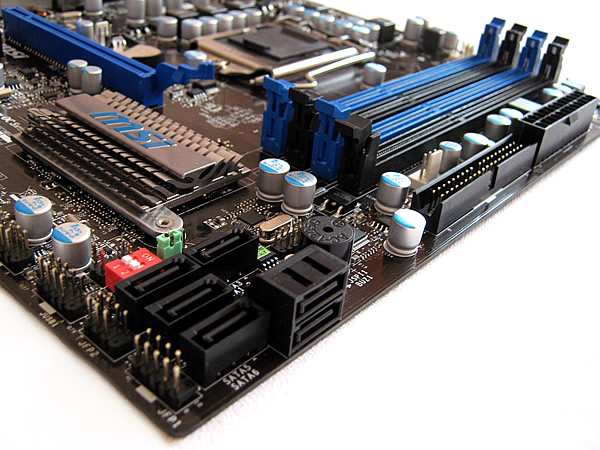

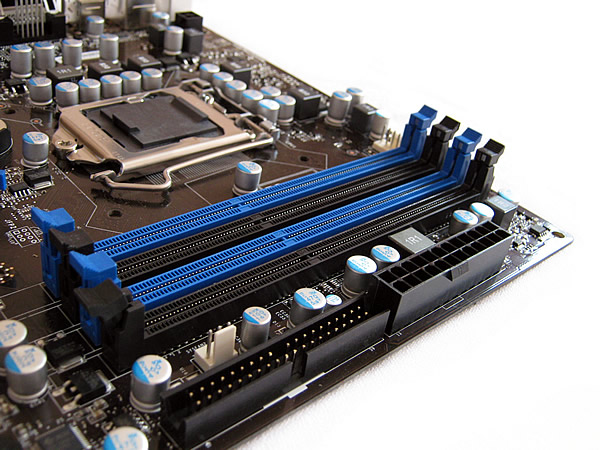

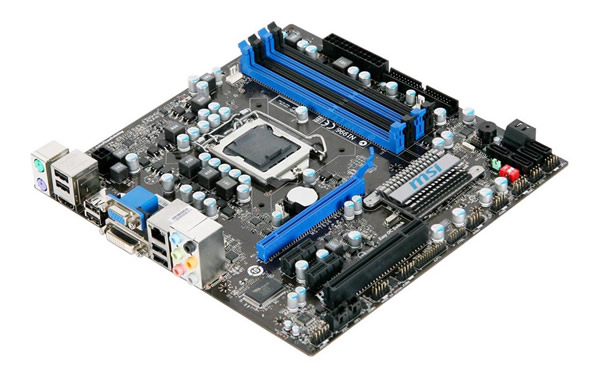

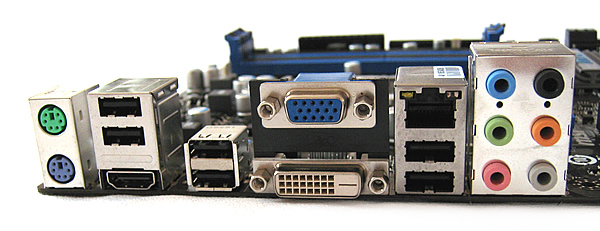

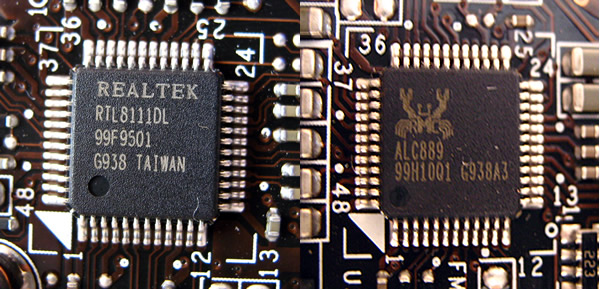

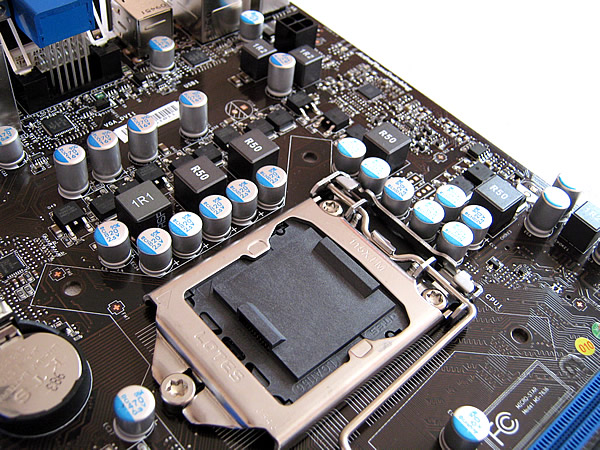

Logros obtenidos           El empaque es bastante simple, solamente el logo, el modelo y algunas de las características que incorpora. El bundle es el siguiente * Manual de Usuario * Manual de Usuario Winki * Manual de Usuario HDD Backup * DVD con Drivers y Software * 2 cables SATA * Bracket Panel I/O * Guía de Instalación Rápida  La placa viene en formato mATX, por lo que cabe en cualquier gabinete existente (salvo los para iTX o similares), el layout es bastante bueno, como se puede apreciar en la fotografía, el conector IDE sigue presente. En la parte baja tenemos una gran cantidad de puertos SATA 2 para poder crear un lindo arreglo Raid (6). El área del CPU es bastante limpia y permite el uso de Coolers de gran tamaño sin problema, siempre y cuando no utilices memorias con disipadores muy altos.  El panel I/O es bastante completo, tenemos puerto PS/2 para teclado/mouse, puerto DVI y VGA, HDMI, 6x USB 2.0 y el puerto RJ45 para Gigabit Ethernet. Finalmente tenemos las salidas para el audio HD 7.1 de Realtek ALC889.  El area del CPU como mencionamos, está bien poblada de componentes de alto rendimiento. Las fases que incorpora para el CPU son 5 con la tecnología DrMOS, y 1 para las memorias. El socket utilizado es LOTES por lo que no se tienen que preocupar por posibles daños a su CPU. Llama la atención que utiliza un conector EPS 12v de 4pines.  Los slots de memoria que incorpora la placa son 4 y poseen soporte para frecuencias de 1333Mhz por estandar, sin embargo, si utilizamos procesadores Core i5 o Core i7 sin graficas integradas y si a eso le sumamos, utilizar una VGA discreta, el soporte de memorias se aumenta hasta 2133Mhz.  En la fotografía tenemos los 6 puertos SATA2, junto a ellos ese switch de color rojo es para realizar overclock automático (Easy OC Switch)  El puerto Gigabit ethernet está proporcionado por el chip Realtek RTL8111DL, por otra parte, el sonido por el archi-conocido Realtek ALC889  El chip de la izquierda (Parade PS8101) corresponde al encargado de la salida HDMI, el de la derecha JMicron (JMB368) se encarga del puerto IDE que monta la placa.  Siguiendo con las revisiones de placas madres, tenemos en esta oportunidad una provista por nuestros amigos de MSI. En esta ocasión tenemos una representante de los modelos que incorporan el chipset H55 de Intel, por lo que si contamos con un procesador de la serie Core i5 600, tenemos la posibilidad de tener video integrado. Veamos qué nos tiene que mostrar esta placa, tras el salto. A diferencia de otros modelos, esta placa no monta USB3.0 ni SATA6Gbps, pero luce como sus modelos superiores lo cual nos augura un rendimiento sobresaliente y quien sabe, alguna que otra sorpresilla escondida por ahi. Todo esto enclaustrado en un formato mATX, quiere ser considerada como la opción a elegir a la hora de armarte un computador de alto rendimiento pero con posibilidades multimedia para ese HTPC que deseas.  Otra de las grandes sorpresas es que posee soporte para memorias DDR3 de hasta 2133Mhz, claro que para ello necesitamos utilizar procesadores Core i5/Core i7 sin video HD integrado y utilizando una vga discreta. MSI tambien agrega a esta placa un switch para activar overclock de forma automática, al más puro estilo del antiguo botón turbo. Especificaciones A continuación les presentamos las especificaciones de esta placa. MSI H55M-E33 Market Segment Uso General HTPC CPU Interface LGA-1156 CPU Support LGA-1156 i3/i5/i7 Chipset Intel H55 Express Chipset BCLK Speeds 100-600MHz con incrementos de 1Mhz DDR3 Memory Speed Auto, 800, 1067, 1333 QPI Frequency Varios Ratios disponibles Core Voltage Sock ~ +0.453V CPU Vdroop Compensation NO CPU Clock Multiplier Depende de cada procesador DRAM Voltage DDR3 Auto, 0.906V ~ 2.260V (1.50V base) DRAM Timing Control tCL, tRCD, tRP, tRAS, tRFC, tWR, tWTR, tRRD, tRTP, tFAW por canal DRAM Command Rate Auto, 1N and 2N PCH Voltage Auto, 0.451V ~ 1.953V (1.05V Base) CPU VTT (Uncore) Voltage 0.47V ~ 2.018V CPU PLL Voltage 1V ~ 2.4V in 0.05V increments, 1.80V Base GPU VID 1.30V~1.4448V in 0.012V increments Memory Slots 4x 240-pin DDR3 DIMM Slots hasta 16GB Soporte hasta 2133Mhz via Overclock Expansion Slots 1X PCIe 2.0 16X Slot 2x PCIe X1 slot 1 X PCI slot Onboard SATA/RAID 6x SATA 3.0GB/s (Support NCQ, AHCI and Hot Plug) Onboard USB 2.0 9 USB 2.0 ports (6) I/O Panel, 3 via brackets Onboard LAN 1X Realtek 8111L Gigabit LAN (PCI/eX1) Onboard Audio Realtek ALC889 7.1 Channel HD Audio Other Onboard Connectors 1X Parallel, 2X Serial, 1X CD In, 1X S/PDIF, 1X FP Audio, 1X TPM, 1X Chassis Intrusion, 1x JSPI1 Power Connectors ATX 24-pin, 4-pin EPS 12V I/O Panel 1 x PS/2 Keyboard/Mouse 1 x RJ45 6 x USB 2.0/1.1 1X DVI-D 1 x HDMI 1 x VGA/D-sub 6 Audio I/O jacks Fan Headers 1 CPU + 1 Additional Header Fan Control Full temp/speed fan control for CPU header via BIOS or OS software 3 Step Chassis Fan Speed Control via BIOS/OS for two fan headers only Package Contents 2X SATA cables, User Guide, 1 X Driver/software DVD, 1 X I/O Shield, 1X SATA Power Cable, 1X CrossFire Link Cable, 1X IDE Cable, 3X Easy Connector blocks for panel buttons Board/BIOS Revisions Used Board Rev. 1.0 BIOS Files Used: A7636IMS.133 and all previous versions Form Factor uATX (9.6 in. X 9.6 in.) Warranty 3 year standard fuente:madboxpc
